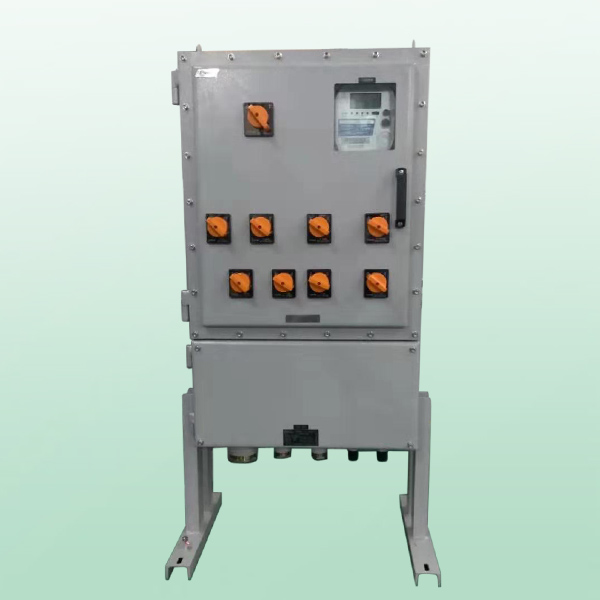

防爆照明動力配電箱(功率表)
防爆照明動力配電箱產品簡介：
1.用于交流50Hz、額定電壓220或380V的線路中，用于控制電動機的起動、停止，也可用于遠距離控制電動機，具有過載、短路保護功能。
2.外殼采用鑄鋁合金壓鑄成型，表面噴塑。主腔采用隔爆型結構，接線腔增安型結構。內可選配裝斷路器、交流接觸器、熱繼電器、變壓器、熔斷器、Ex防爆控制按鈕、信號燈、轉換開關等。配電箱采用模塊化設計，各種回路可以自由組合，電器元件選型可由用戶而定，其結構緊湊、外形美觀。進出線采用鋼管或電纜布線均可，進出線口方向可由用戶要求而定。
3.非標配電箱：外殼采用鋼板焊接成型，表面噴塑。分主腔和接線腔，均采用隔爆型結構，內可選裝高分?jǐn)鄶嗦菲鳌⒔涣鹘佑|器、熱繼電器、控制按鈕、信號燈等元件，通過操作殼蓋上的手柄實現分合，動作性能可靠，并設有指示燈。進出線采用鋼管或電纜布線均可，進出線口方向及內部元件可由用戶要求而定。
4.拼裝方式可根據用戶要求而定，按用戶提供的線路圖進行設計。
防爆照明動力配電箱技術要求：
1.防爆標志: Ex db eb IIB T4/T6 Gb; Ex tb IIIC T130℃/T80℃ Db
3.防腐等級: WF1
4.結構: 模塊化拼裝
5.安裝形式: 掛式/立式
6.額定電壓: AC220V/380V
7.額定電流：＜250A
8.進線口螺紋: G1/2" ~ G4"
9.出線口螺紋: G1/2" ~ G4"
10.進線口電纜外徑：φ7mm~φ80mm
11.出線口電纜外徑：φ7mm~φ80mm
防爆照明動力配電箱安裝與使用
1.安裝使用產品前應檢查銘牌上的技術數據與使用情況是否相符；
2.安裝及維修前必須切斷前級電源；
3.進出電纜穿過橡膠密封圈，須用墊圈及壓緊螺母壓緊，保證密封及電纜不得松動；
4.密封圈在使用過程中出現腐蝕、脆裂、變形、發粘或硬度變化超過出廠時的20%應及時向廠家進行選購并更換，以確保防爆性能可靠；
5.維護拆卸時注意隔爆面不得磕碰、劃傷、腐蝕，并定期涂204-1防銹油；
6.配電箱在使用過程中要定期檢查，以保證其良好運行；
7.非專業人員嚴禁開蓋維修、檢查。
